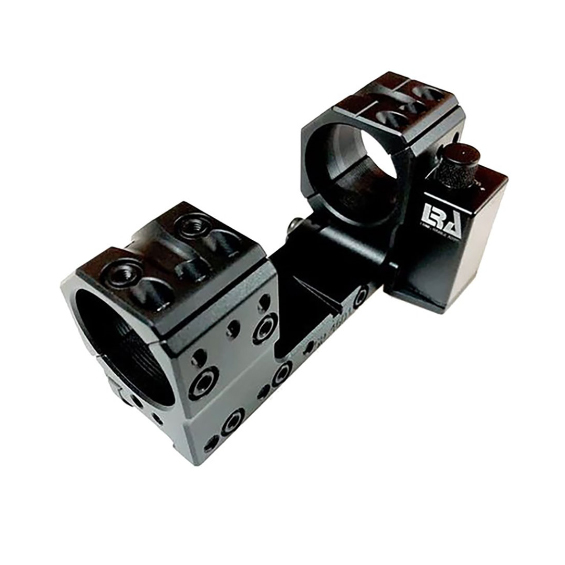

De LRA S90 Beugel maakt het mogelijk om de Send iT MV3 direct te monteren op de Spuhr SP-, SA-, SS- en ST-modellen in de verticale positie.
Let op! Voor sommige montages kan de Spuhr A-0001: Spacer 4mm nodig zijn. Neem contact op met uw Spuhr-dealer voor specifieke toepassingen.
Inbegrepen:
- LRA S90 Beugel
- #8-32 schroef (1)
- 4mm x 10mm schroeven (2)
Waarschuwing:
Controleer de lengte van de schroeven VOORDAT u de montages bevestigt.
In sommige gevallen kan de schroef de onderzijde van de buis van het richtkijker raken of andere onderdelen beschadigen als de schroef te lang is of het verkeerde formaat/draadspoed wordt gebruikt. U bent verantwoordelijk voor het controleren van de lengte en maat van de schroeven en het verifiëren van eventuele interferenties vóór de definitieve montage. LRA is niet aansprakelijk voor schade aan onze producten of aan de producten waaraan ze worden gemonteerd of bevestigd.
Installatie-instructies:
- Bevestig de LRA S90-beugel aan de Spuhr-montage met behulp van de (2) meegeleverde 4mm x 10mm platte schroeven. Gebruik hiervoor een IP20- of T20 Torx Plus- of Torx-schroevendraaier. Draai beide schroeven aan met een koppel van 20-25 in-lbs.
- Bevestig de Send iT MV3 aan de LRA S90-beugel.
Volg de instructies die bij de Send iT MV3 worden geleverd voor het verwijderen van de Picatinny-montage (link hieronder). Pas de Send iT voorzichtig met de hand in de uitsparing van de LRA S90-beugel en controleer of deze vlak en volledig geplaatst is VOORDAT u de schroef installeert.
Installeer en draai de meegeleverde #8-32 platte schroef aan met een koppel van 30-34 in-lbs met een 3/32-inch Allen-sleutel.
